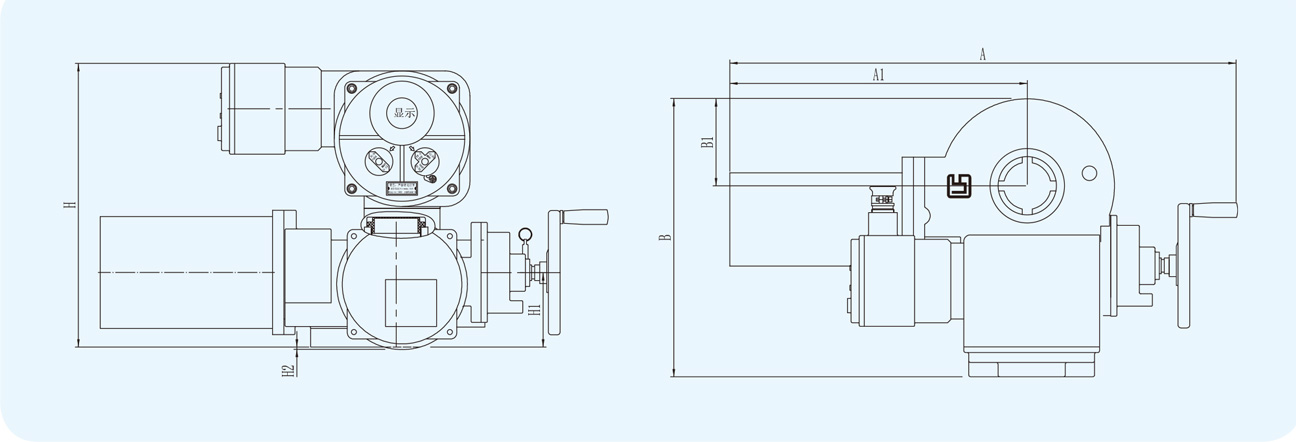

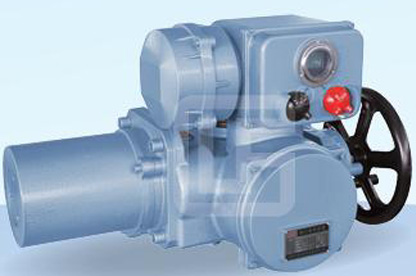

ZJK隔爆兼本安型一體式閥門電動裝置，是我公司針對防爆電氣行業設計研發的智能型閥門專用控制產品。防爆形式
為隔爆兼本質安全型，產品分為礦用I類防爆和廠用II類防爆兩種形式。屬國際首創性將隔爆兼本質安全型防爆形式應用到
閥門電動執行器行業。
本系列產品采用非侵入式一體化結構，是集絕對編碼器技術、可編程單片機技術、紅外遙控技術、液晶顯示、磁控開 關等多種最新自動控制技術及先進的制造技術為一體的智能化產品。具有漏電閉鎖保護、短路、斷相、欠壓、過壓、過載 保護、相序自適應、人機交互選擇菜單、各種運行狀態顯示、RS-485總線通訊接口、運行數據打印等新功能。功能全、 性能可靠、控制系統先進、體積小、重量輕、使用維護方便，極大簡化了自動化控制系統的配置，無需另配電動閥門控制 箱，大幅減少場地空間、工程安裝量和電線電纜，使電動裝置在自動化系統中的應用更為廣泛、可靠。
本系列產品通過國家相關防爆性能檢測中心檢驗，取得了防爆合格證、防爆電氣產品生產許可證、礦用產品安全標志證 書，三證齊全。還通過了國家泵閥產品質量監督檢驗中心的檢測，是全國唯一通過30000次壽命試驗的電動執行機構產品。
本系列產品采用非侵入式一體化結構，是集絕對編碼器技術、可編程單片機技術、紅外遙控技術、液晶顯示、磁控開 關等多種最新自動控制技術及先進的制造技術為一體的智能化產品。具有漏電閉鎖保護、短路、斷相、欠壓、過壓、過載 保護、相序自適應、人機交互選擇菜單、各種運行狀態顯示、RS-485總線通訊接口、運行數據打印等新功能。功能全、 性能可靠、控制系統先進、體積小、重量輕、使用維護方便，極大簡化了自動化控制系統的配置，無需另配電動閥門控制 箱，大幅減少場地空間、工程安裝量和電線電纜，使電動裝置在自動化系統中的應用更為廣泛、可靠。
本系列產品通過國家相關防爆性能檢測中心檢驗，取得了防爆合格證、防爆電氣產品生產許可證、礦用產品安全標志證 書，三證齊全。還通過了國家泵閥產品質量監督檢驗中心的檢測，是全國唯一通過30000次壽命試驗的電動執行機構產品。
●供電電源：三相 AC380V±10%，50Hz（可選電源：127～660V，訂貨時需說明）
●環境溫度：-20～+60℃
●平均相對濕度：≤95%（+25℃)
●大氣壓力：80kPa～106 kPa
●防護等級：IP65/67（特殊訂貨IP68）
●工作制：電機為短時10分鐘，F級絕緣
●調節量信號：輸入4～20mA DC，輸出4～20mA DC
●基本誤差：≤3%
●行程重復誤差：≤1%
●死區：0.5%-10%可調或自適應
●防爆等級：礦用隔爆兼本安型Exd[ib]ⅠMb，用于煤礦井下非采掘工作面或具有瓦斯等爆炸性可燃氣體環境；廠用隔爆兼
本安型Exd[ib]ⅡBT4 Gb，存在具有ⅡＡ、ⅡB級爆炸性可燃氣體1區或2區危險場所，溫度組別T1-T4組；
●無強烈震動和沖擊的地方，無破壞金屬和絕緣材料的腐蝕性氣體的地方；
●法蘭連接標準：JB2920、GB12222、ISO5211、GB12223
●非侵入式：通過采用非接觸式磁控感應旋鈕或紅外遙控器，所有的調試和參數設定均無需打開箱蓋即可完成，調試簡單直觀；
●人機界面：采用高清晰度、高對比度LCD液晶顯示，全中文菜單顯示各狀態及參數；
●精確定位：閥位采集采用多圈絕對值編碼器測量精確、可靠，永久保存閥位信息；
●手/電聯鎖：獨特設計了手動操作時優先斷開控制電源，確保手動操作的安全可靠；
●現場遙控：可使用紅外遙控器進行調試、參數設置及查詢；
●信號組態：輸出信號可自由組態，每路信號均可根據需要進行選擇；
●遠控信號：遠控輸出信號為無源觸點，可實現開到位、關到位、現場遠控狀態、故障報警、遠程模擬閥位指示信號。
●遠程控制：DCS或PLC通過電纜與現場執行機構連接以后，可采用開關量或調節量進行遠程控制（標配配置開關量控制單 元）；開關量控制輸入有開閥、關閥、停止/保持，可選點動和保持方式，輸入信號均采用光電隔離，可抗2.5KV浪涌； 調節量控制采用線性光耦隔離，可根據輸入的模擬量信號（4-20mA）比例定位閥門的啟閉。
●總線控制：具有Modbus、Proffbus和工業以太網多種總線控制方式（標準產品總線通訊功能為Modbus RS-485）
●控制狀態保護：可使用電氣箱蓋上的機械卡勾將執行機構鎖定在遠程、現場或斷開狀態，以免誤操作。亦可進入執行機
構的密碼設置菜單進行密碼設置，只有輸入對應密碼才能改變控制狀態或進入設置界面。 ●特殊工況：可根據現場工況將機械驅動部分與智能控制單元分體安裝

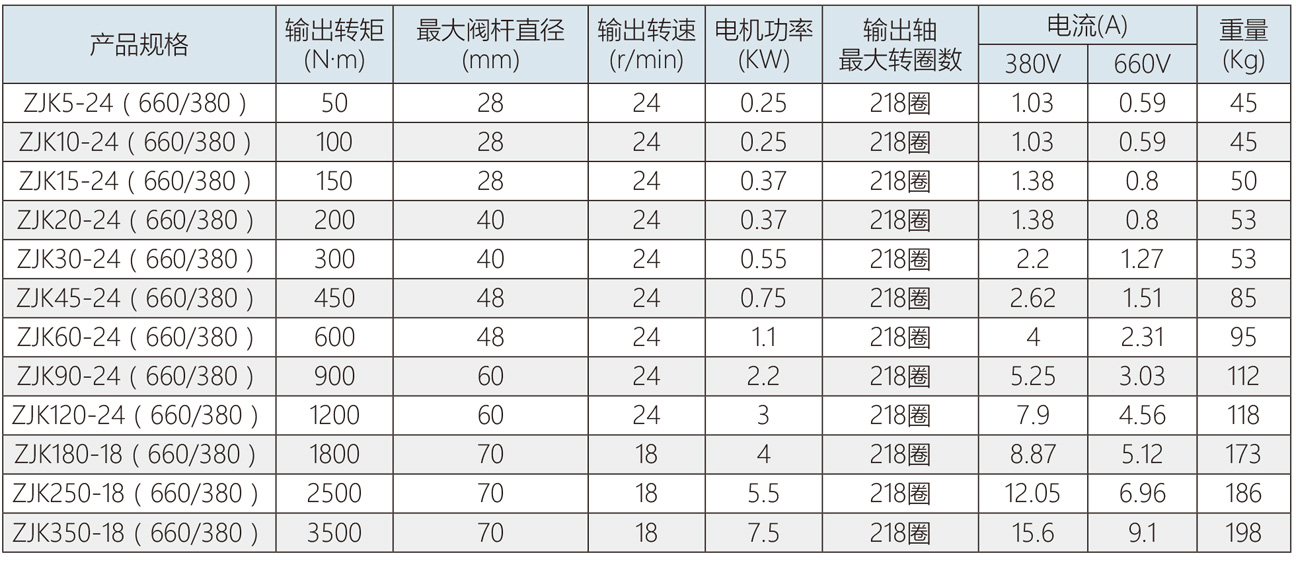

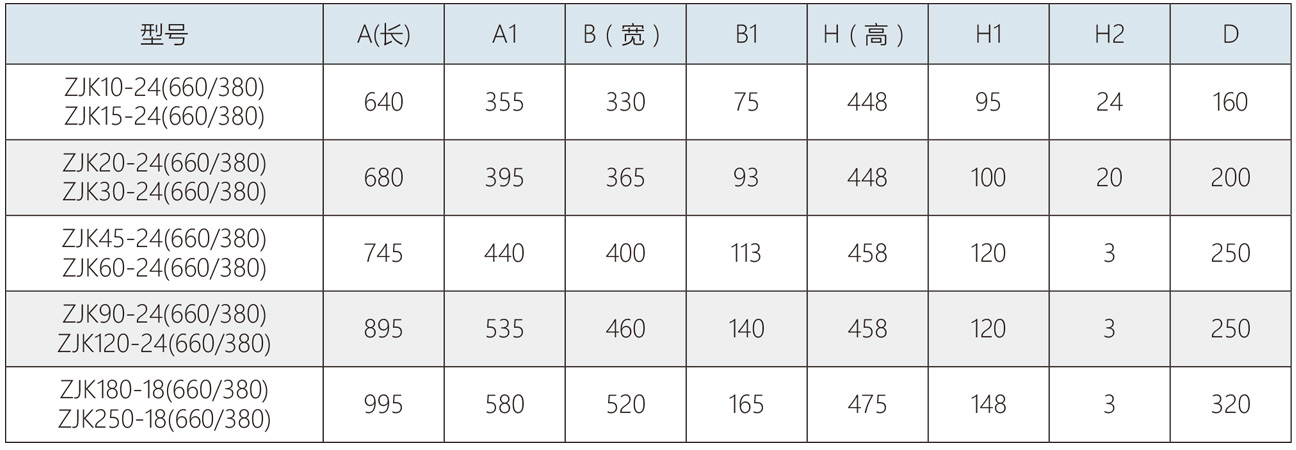

●型號規格和主要性能參數：
●環境溫度：-20～+60℃
●平均相對濕度：≤95%（+25℃)
●大氣壓力：80kPa～106 kPa
●防護等級：IP65/67（特殊訂貨IP68）
●工作制：電機為短時10分鐘，F級絕緣
●調節量信號：輸入4～20mA DC，輸出4～20mA DC
●基本誤差：≤3%
●行程重復誤差：≤1%
●死區：0.5%-10%可調或自適應
●防爆等級：礦用隔爆兼本安型Exd[ib]ⅠMb，用于煤礦井下非采掘工作面或具有瓦斯等爆炸性可燃氣體環境；廠用隔爆兼
本安型Exd[ib]ⅡBT4 Gb，存在具有ⅡＡ、ⅡB級爆炸性可燃氣體1區或2區危險場所，溫度組別T1-T4組；
●無強烈震動和沖擊的地方，無破壞金屬和絕緣材料的腐蝕性氣體的地方；

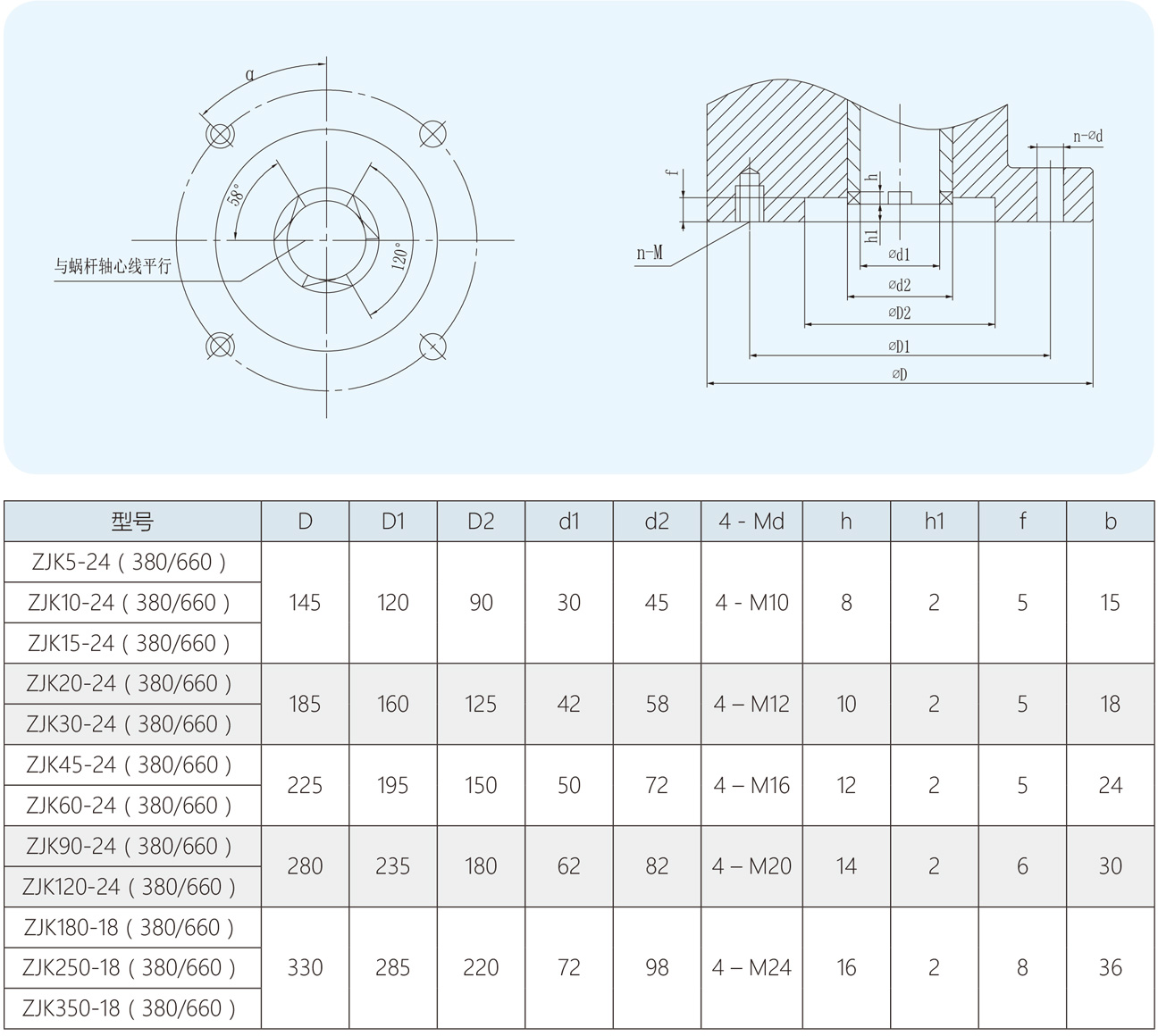

●法蘭連接標準：JB2920、GB12222、ISO5211、GB12223
●非侵入式：通過采用非接觸式磁控感應旋鈕或紅外遙控器，所有的調試和參數設定均無需打開箱蓋即可完成，調試簡單直觀；
●人機界面：采用高清晰度、高對比度LCD液晶顯示，全中文菜單顯示各狀態及參數；
●精確定位：閥位采集采用多圈絕對值編碼器測量精確、可靠，永久保存閥位信息；
●手/電聯鎖：獨特設計了手動操作時優先斷開控制電源，確保手動操作的安全可靠；
●現場遙控：可使用紅外遙控器進行調試、參數設置及查詢；
●信號組態：輸出信號可自由組態，每路信號均可根據需要進行選擇；
●遠控信號：遠控輸出信號為無源觸點，可實現開到位、關到位、現場遠控狀態、故障報警、遠程模擬閥位指示信號。
●遠程控制：DCS或PLC通過電纜與現場執行機構連接以后，可采用開關量或調節量進行遠程控制（標配配置開關量控制單 元）；開關量控制輸入有開閥、關閥、停止/保持，可選點動和保持方式，輸入信號均采用光電隔離，可抗2.5KV浪涌； 調節量控制采用線性光耦隔離，可根據輸入的模擬量信號（4-20mA）比例定位閥門的啟閉。
●總線控制：具有Modbus、Proffbus和工業以太網多種總線控制方式（標準產品總線通訊功能為Modbus RS-485）
●控制狀態保護：可使用電氣箱蓋上的機械卡勾將執行機構鎖定在遠程、現場或斷開狀態，以免誤操作。亦可進入執行機
構的密碼設置菜單進行密碼設置，只有輸入對應密碼才能改變控制狀態或進入設置界面。 ●特殊工況：可根據現場工況將機械驅動部分與智能控制單元分體安裝
●型號規格和主要性能參數：

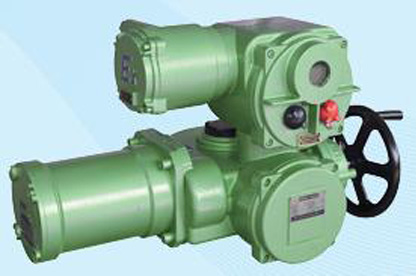

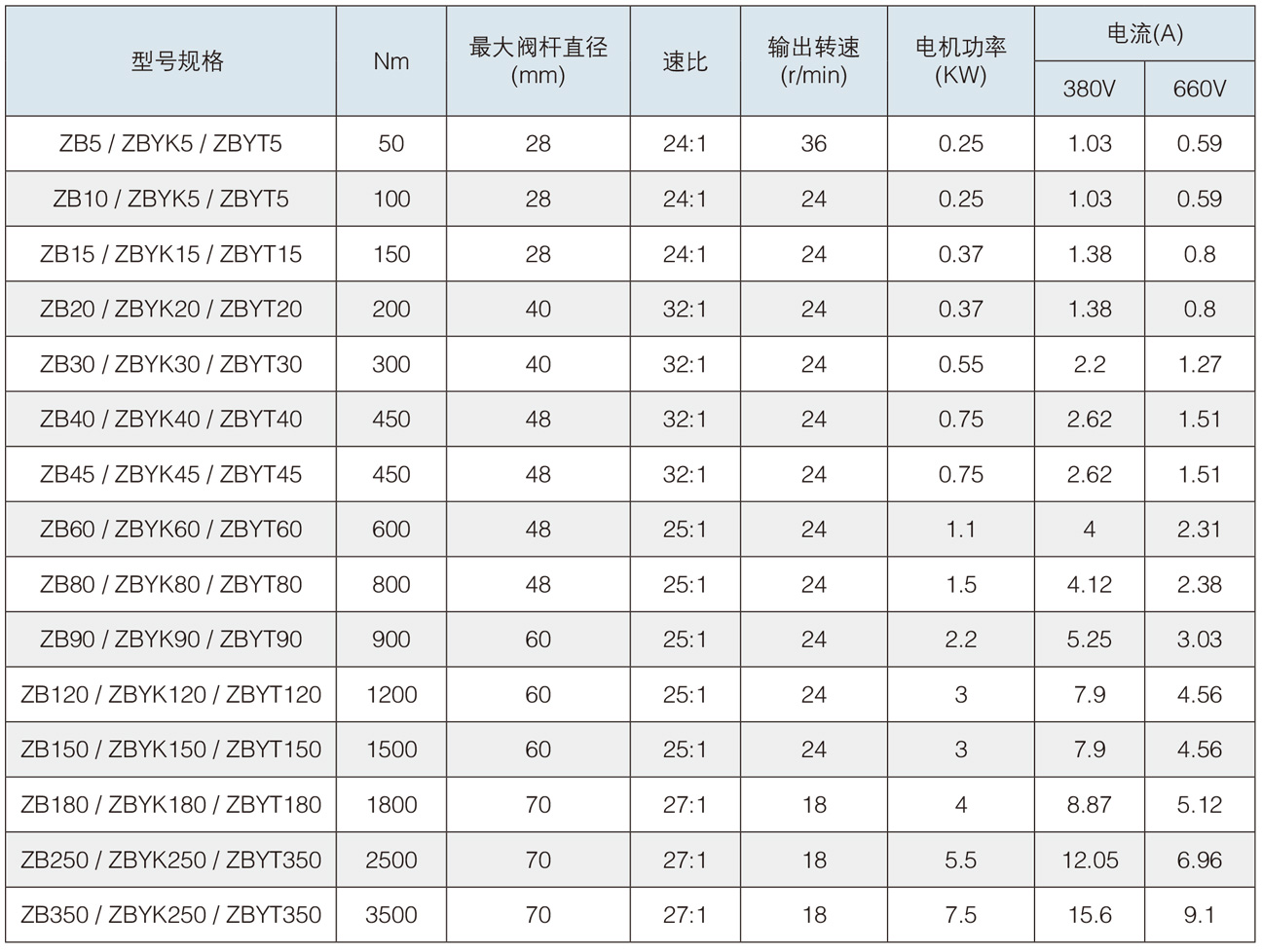

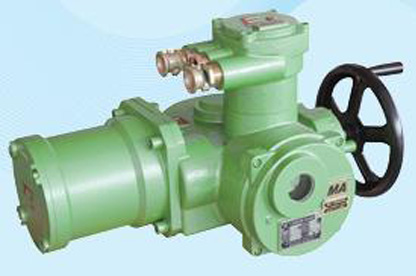

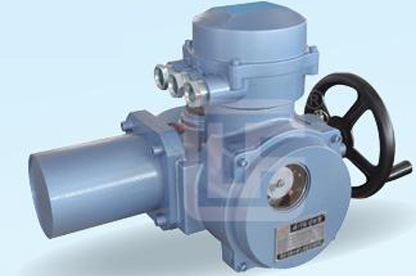

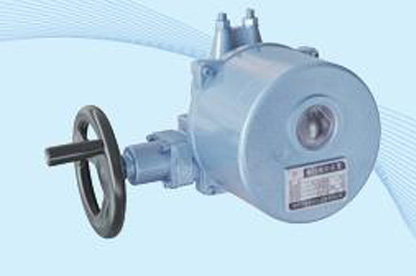

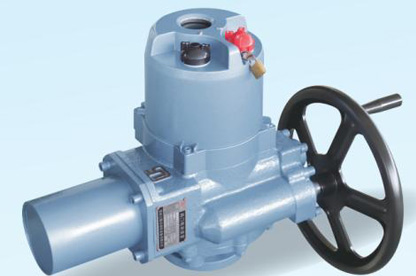

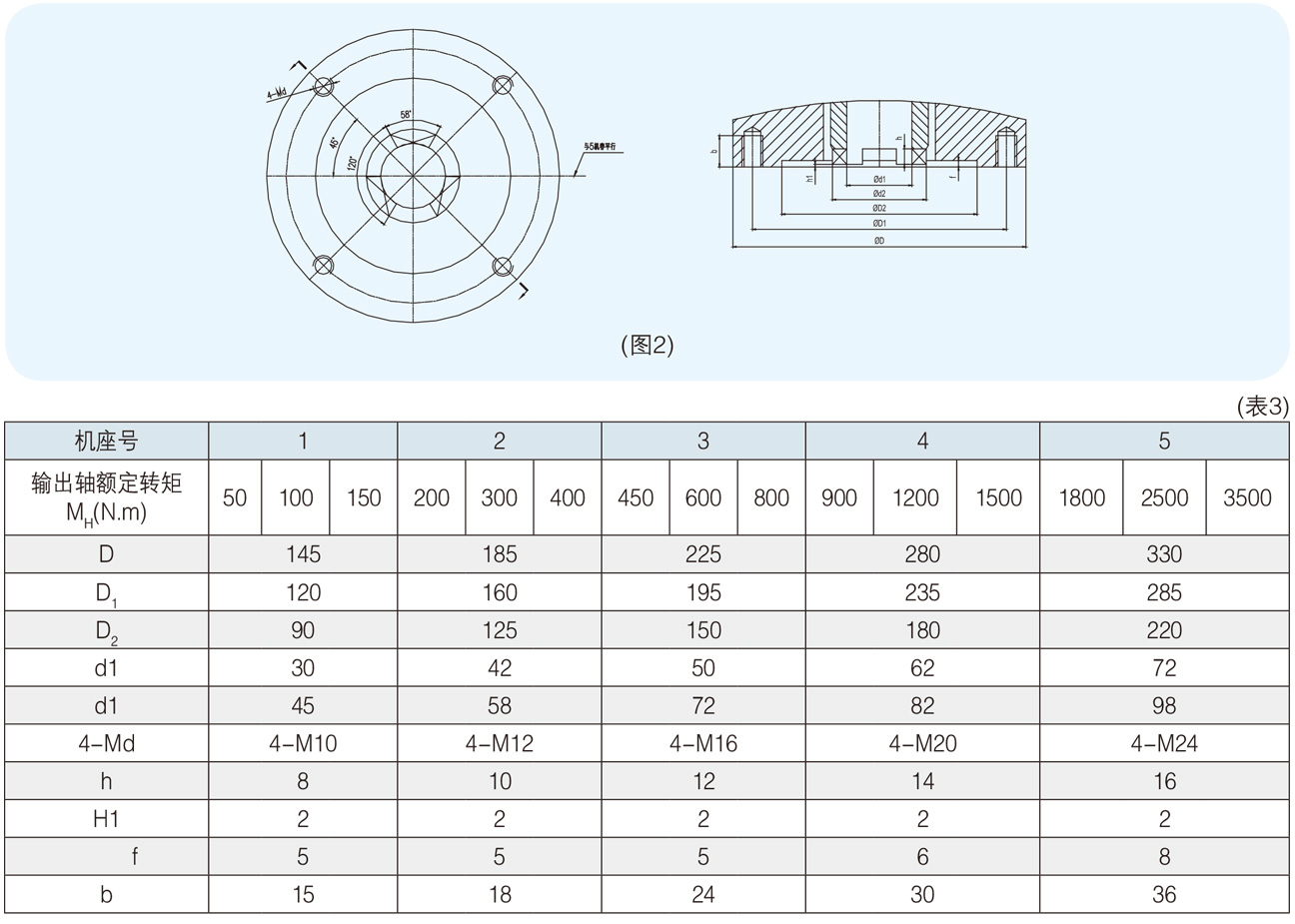

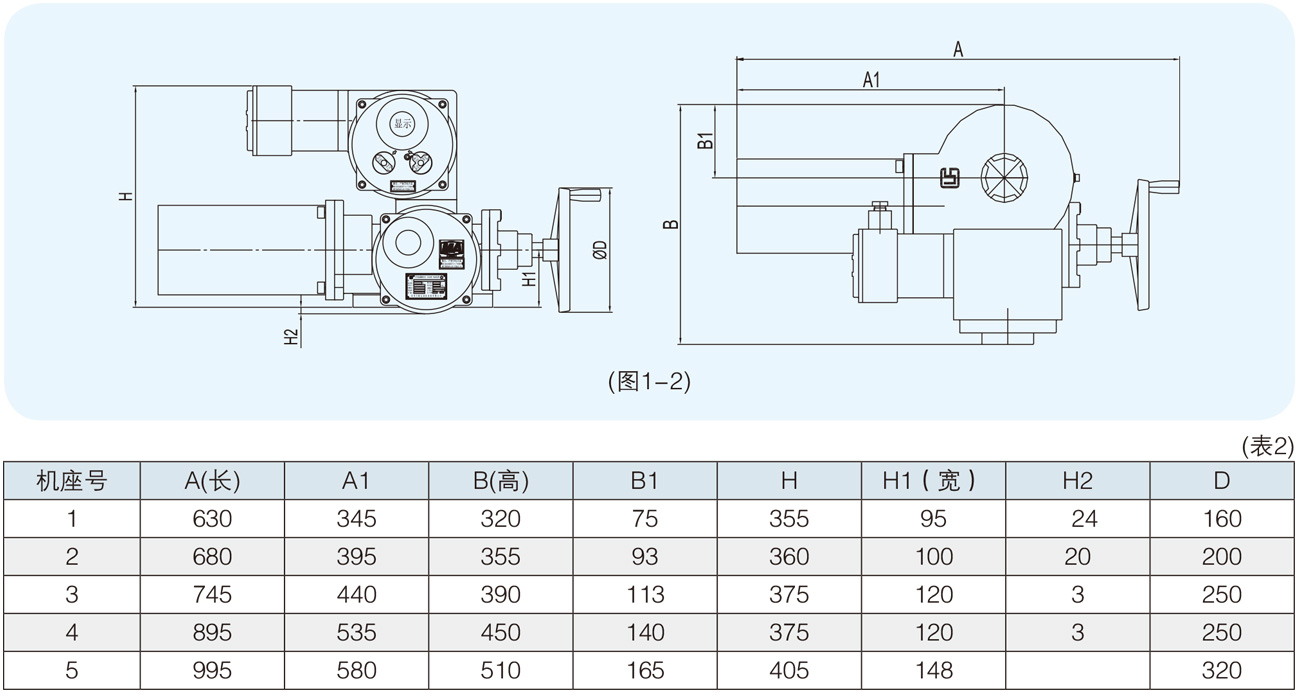

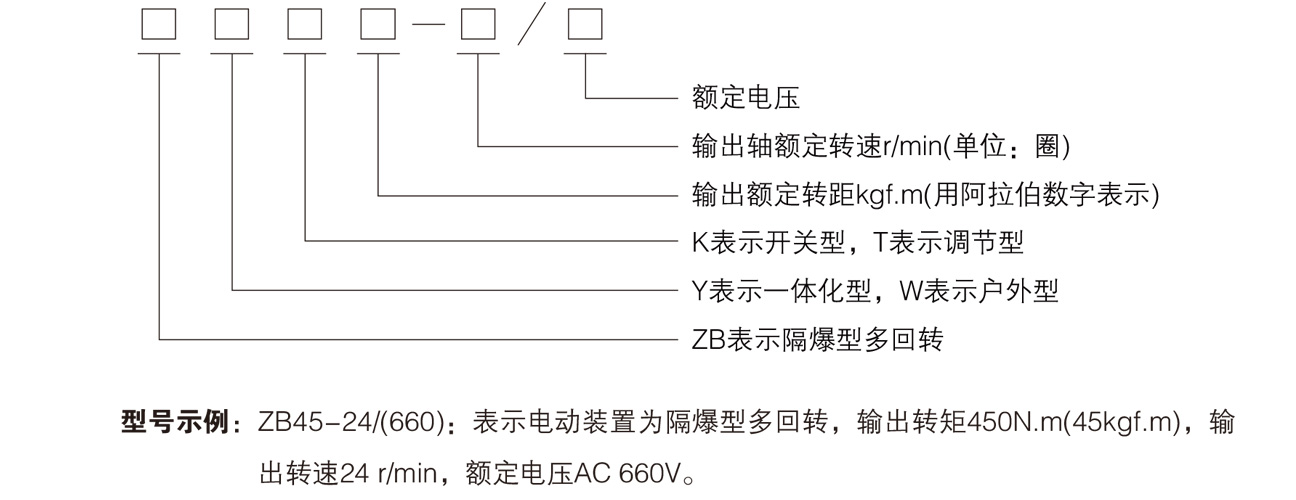

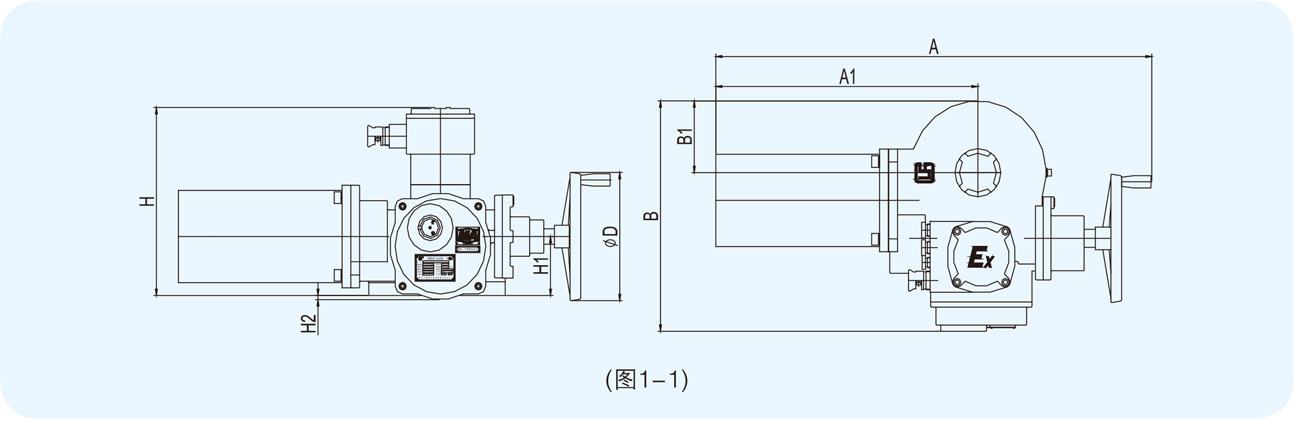

隔爆型多回轉閥門電動執行機構，通稱為ZB型。適用于啟閉件做直線運動的閥門。如閘閥、截止閥、隔膜閥、閘門、
水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性
能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。
廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
多回轉電動執行機構有:隔爆型、隔爆整體型、隔爆整體調節型等。按連接型式，還分為轉矩型和推力型。
本產品的性能符合GB3836.1-2010《爆炸性環境第1部分:設備通用要求》，GB 3836.2-2010《爆炸性環境第2部 分:由隔爆外殼“d”保護的設備》的有關規定。電氣性能方面遵守JB/T8529-1997《隔爆型閥門電動裝置技術條件》和 GB/T 24922-2010《隔爆型閥門電動裝置技術條件》，并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了全系 列的防爆合格證。經中華人民共和國國家質量監督檢驗檢疫總局批準取得全國工業產品生產許可證:可廣泛應用于煤礦井 上、并下的管道閥控系統中。
廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
多回轉電動執行機構有:隔爆型、隔爆整體型、隔爆整體調節型等。按連接型式，還分為轉矩型和推力型。
本產品的性能符合GB3836.1-2010《爆炸性環境第1部分:設備通用要求》，GB 3836.2-2010《爆炸性環境第2部 分:由隔爆外殼“d”保護的設備》的有關規定。電氣性能方面遵守JB/T8529-1997《隔爆型閥門電動裝置技術條件》和 GB/T 24922-2010《隔爆型閥門電動裝置技術條件》，并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了全系 列的防爆合格證。經中華人民共和國國家質量監督檢驗檢疫總局批準取得全國工業產品生產許可證:可廣泛應用于煤礦井 上、并下的管道閥控系統中。
1) 額定電壓：三相 AC 380V (特殊訂貨：單相 AC220V / AC110V)
2) 額定頻率：50Hz
3) 控制電壓：小于 AC 220V / DC 60V
4) 環境溫度：-20℃～+60℃
5) 平均相對濕度：不大于95％RH(+25℃)
6) 大氣壓力：80kPa～106kPa
7) 防護等級：IP55 、IP65、IP67
8) 爆炸危險的環境ExdⅡBT4
9) 無強烈震動和沖擊的地方
10) 無破壞金屬和絕緣材料的腐蝕性氣體的地方
11) 工作制：短時10分鐘(特殊訂貨15-60分鐘)
注：隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適 用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。(詳見GB3836.1)
2) 額定頻率：50Hz
3) 控制電壓：小于 AC 220V / DC 60V
4) 環境溫度：-20℃～+60℃
5) 平均相對濕度：不大于95％RH(+25℃)
6) 大氣壓力：80kPa～106kPa
7) 防護等級：IP55 、IP65、IP67
8) 爆炸危險的環境ExdⅡBT4
9) 無強烈震動和沖擊的地方
10) 無破壞金屬和絕緣材料的腐蝕性氣體的地方
11) 工作制：短時10分鐘(特殊訂貨15-60分鐘)
注：隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適 用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。(詳見GB3836.1)

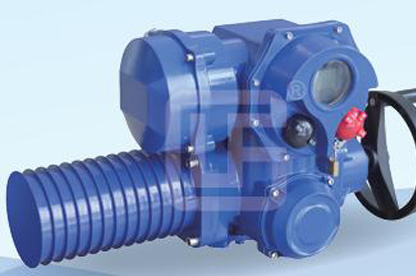

LA系列全智能電動執行器，是本公司在引進美國VALVSYS執行器技術基礎上自主創新研發，為滿足高端及出口要 求的新一代全智能非侵型產品。采用壓鑄鋁外殼，防護等級高，可滿足不同工況環境使用。適用于各類型的閥門，如閘 閥、截止閥、蝶閥、球閥、調節閥等。產品廣泛應用于水利、環保、石油、化工、煤礦、電力、冶金、城市排水、污水 處理等行業。

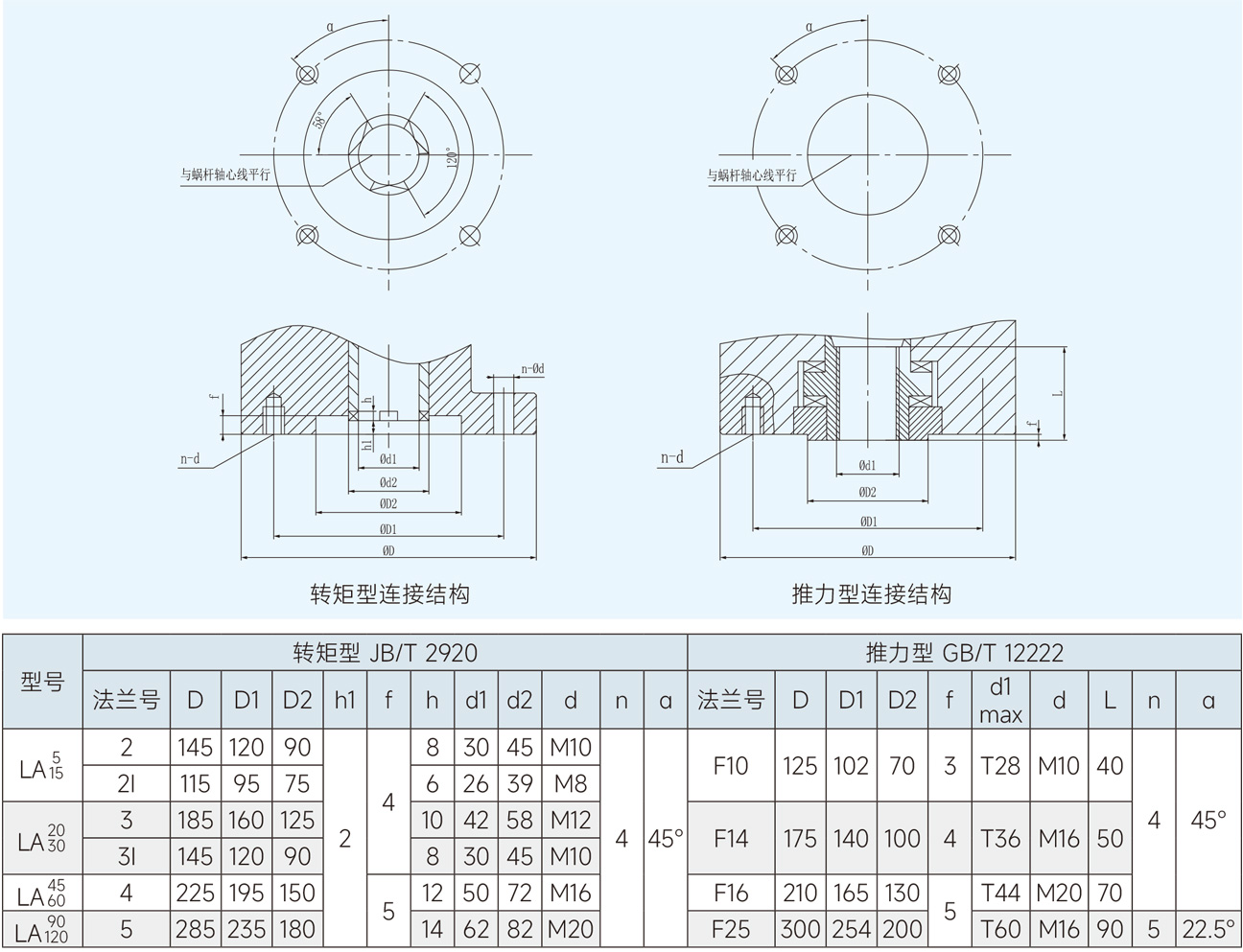

| 供電電源 | 三相 AC 380V±10% 50Hz，可選電源：AC110～660V |
|---|---|
| 環境溫度 | -20℃～+60℃ |
| 平均相對濕度 | ≤95％（+25℃） |
| 大氣壓力 | 80kPa～106kPa |
| 防護等級 | IP68（水下8米，72小時） |
| 工作制 | 開關型：S2-10/15，電機為短時工作制；調節型：S4-25 / 50%，間歇工作制 調節頻率1200次/小時，F級絕緣 |
| 調節量信號 | 輸入4～20mA DC，輸出4～20mA DC |
| 總線通信 | Modbus RS-485 |
| 電子力矩標定范圍 | 60%-120%公稱轉矩 |
| 基本誤差 | ≤1% |
| 行程重復誤差 | ≤1% |
| 死區 | 0.5-10% |
| 工作環境 | 無強烈震動和沖擊的地方，無破壞金屬和絕緣材料的腐蝕性氣體的地方 |
| 法蘭連接標準 | 多回轉：JB2920、GB12222、ISO5210；部分回轉：ISO5211、GB12223 |
GX智能型電動執行機構，是在引進最新控制技術的基礎上，為滿足不同領域需求而開發的新一代產品，是集絕對編
碼器技術、可編程單片機技術、紅外遙控技術、液晶顯示、磁控開關等多種最新自動控制技術及先進的制造技術為一體的
智能化產品。
GXQ系列為智能型部分回轉閥門電動執行機構，主要用于啟閉件做90°部分回轉的閥門配套使用，如球閥、蝶閥、旋 塞閥和風門等，用于對閥門的開啟、關閉或調節控制，可遠距離控制，也可現場操作。廣泛應用于石油、化工、消防、灌 溉、水處理、食品、電除塵、電力系統脫硫脫氮及城市地鐵等領域。
本產品的性能符合GB/T 28270-2012 《智能型閥門電動裝置》的技術要求及GB/T 24923-2010《普通型閥門電 動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：通用要求》， GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及GB/T 24922-2010《隔爆型閥門電動裝置技術 條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了防爆合格證，經中華人民共和國國家質量監督 檢驗檢疫總局批準取得全國工業產品生產許可證。
GXQ系列為智能型部分回轉閥門電動執行機構，主要用于啟閉件做90°部分回轉的閥門配套使用，如球閥、蝶閥、旋 塞閥和風門等，用于對閥門的開啟、關閉或調節控制，可遠距離控制，也可現場操作。廣泛應用于石油、化工、消防、灌 溉、水處理、食品、電除塵、電力系統脫硫脫氮及城市地鐵等領域。
本產品的性能符合GB/T 28270-2012 《智能型閥門電動裝置》的技術要求及GB/T 24923-2010《普通型閥門電 動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：通用要求》， GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及GB/T 24922-2010《隔爆型閥門電動裝置技術 條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了防爆合格證，經中華人民共和國國家質量監督 檢驗檢疫總局批準取得全國工業產品生產許可證。
◆電源：
供電電源：單相為AC220V±10%，50Hz；三相為AC380V±10%，50Hz。
可選電源：單相110V、127V，三相400V、415V、660V，訂貨時需說明。
◆工作環境：
環境溫度：-20～+60℃（特殊訂貨-45～+80℃）
相對濕度：≤ 95%（25℃時)
大氣壓力：80kPa～106kPa
防護等級：IP67（特殊訂貨 IP68）
周圍介質：普通智能型用于無易燃、易爆和無腐蝕性介質的場所；防爆智能型產品有ExdⅠMb和ExdⅡBT4Gb兩 種，ExdⅠMb用于煤礦隔爆，適用于非采掘工作面；ExdⅡBT4Gb用于工廠隔爆，適用于環境為ⅡA、ⅡB級T1-T4 組的爆炸性氣體混合物場所。（詳見GB3836.1-2010）
◆工作制：額定連續使用時間通常為10分鐘，使用頻率以每隔5分鐘開關一次為限。
◆調節量信號：輸入4-20mA DC，輸出4-20mA DC。
◆死區：0.5%-10% 自適應可調
◆智能調節型調節頻率：600次/小時、1200次/小時
供電電源：單相為AC220V±10%，50Hz；三相為AC380V±10%，50Hz。
可選電源：單相110V、127V，三相400V、415V、660V，訂貨時需說明。
◆工作環境：
環境溫度：-20～+60℃（特殊訂貨-45～+80℃）
相對濕度：≤ 95%（25℃時)
大氣壓力：80kPa～106kPa
防護等級：IP67（特殊訂貨 IP68）
周圍介質：普通智能型用于無易燃、易爆和無腐蝕性介質的場所；防爆智能型產品有ExdⅠMb和ExdⅡBT4Gb兩 種，ExdⅠMb用于煤礦隔爆，適用于非采掘工作面；ExdⅡBT4Gb用于工廠隔爆，適用于環境為ⅡA、ⅡB級T1-T4 組的爆炸性氣體混合物場所。（詳見GB3836.1-2010）
◆工作制：額定連續使用時間通常為10分鐘，使用頻率以每隔5分鐘開關一次為限。
◆調節量信號：輸入4-20mA DC，輸出4-20mA DC。
◆死區：0.5%-10% 自適應可調
◆智能調節型調節頻率：600次/小時、1200次/小時

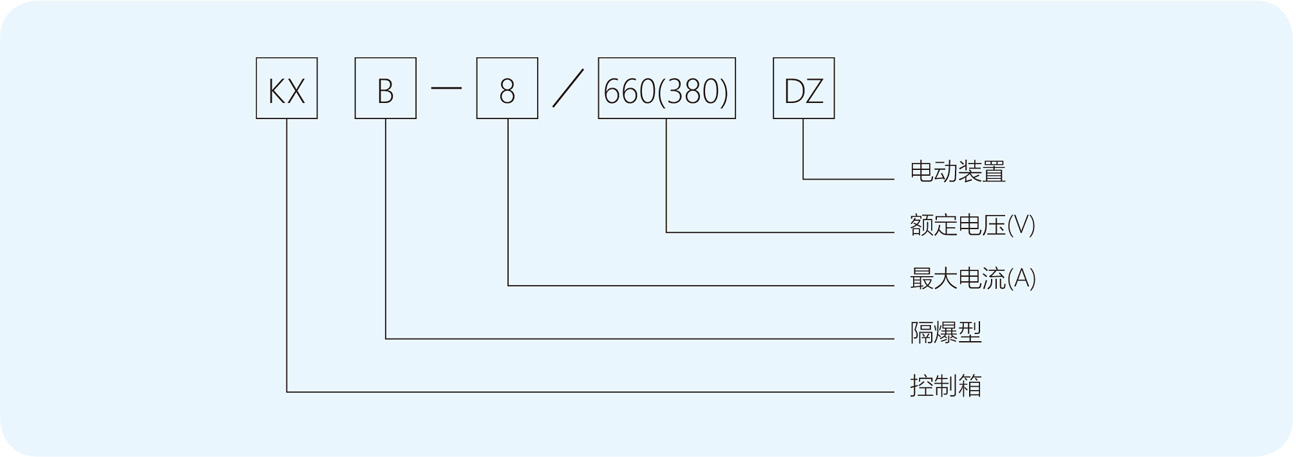

KXB隔爆型閥門電動裝置控制箱，是我公司針對國家Ⅰ類和II類防爆行業設計的閥門專用控制產品，主要用于啟閉件做
直線運動的閥門配套使用，如閘閥、截止閥、隔膜閥、閘門、水閘閥等，用于對閥門的開啟、關閉、調節。是閥門實現遠
控、集控和自控必不可少的驅控裝置。具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。
該產品符合本公司的企業標準Q/320411CLZ003-2014《礦用隔爆型閥門電動裝置控制箱》的規定；符合
GB/3836.1-2010《爆炸性環境 第1部分：設備 通用要求》；GB/3836.2-2010《爆炸性環境 第2部分：由隔爆型“d保護的設
備”》、GB/T 5590-2008《礦用防爆低壓電磁起動器》及MT/T 661-2011《煤礦井下用電器設備通用技術條件》的規定。
該產品在電氣性能設計上注重與PLC系統接口的銜接的功能、從而使控制箱在自動化系統中的應用更為廣泛、可靠，
另外該控制箱在外型設計上除強調加強隔爆性能外，同時具有防止誤操作的機械及電氣聯鎖功能，使設備的使用更安全可
靠。在此基礎上為監視設備運行情況，本產品還配備了液晶顯示屏，用于各種運行狀態的顯示，如電源顯示、開閥顯示、
關閥顯示、過力矩顯示、故障顯示及閥位開度顯示。
使用環境
1）環境氣壓：86kPa～110kPa
2）環境溫度：-10℃～+40℃
3）空氣平均相對濕度：不大于95％（+25℃）
4）煤礦井下有瓦斯，煤塵等爆炸危險的環境；無垂直淋
水和濺水場合
5）無強烈震動和沖擊的地方
6）無破壞金屬和絕緣材料的腐蝕性氣體的地方
7）與水平面安裝不超過15?
技術參數
1）額定工作電壓：三相AC660V或AC380V
2）額定工作頻率：50Hz
3）遠程信號隔離：光電隔離大于2000V浪涌電壓
4）模擬信號反饋：電流DC4mA～20mA，負載能力＜750Ω
5）全中文LCD漢字菜單顯示工作狀態及操作提示
6）故障自診斷顯示故障原因
7）工作制：短時10分鐘工作制
8）安裝方式：水平安裝方式
1）環境氣壓：86kPa～110kPa
2）環境溫度：-10℃～+40℃
3）空氣平均相對濕度：不大于95％（+25℃）
4）煤礦井下有瓦斯，煤塵等爆炸危險的環境；無垂直淋
水和濺水場合
5）無強烈震動和沖擊的地方
6）無破壞金屬和絕緣材料的腐蝕性氣體的地方
7）與水平面安裝不超過15?
技術參數
1）額定工作電壓：三相AC660V或AC380V
2）額定工作頻率：50Hz
3）遠程信號隔離：光電隔離大于2000V浪涌電壓
4）模擬信號反饋：電流DC4mA～20mA，負載能力＜750Ω
5）全中文LCD漢字菜單顯示工作狀態及操作提示
6）故障自診斷顯示故障原因
7）工作制：短時10分鐘工作制
8）安裝方式：水平安裝方式
1、欠壓保護：當三相交流電源電壓降至額定電壓的85%以下時，主控板實現保護，停止控制輸出，實現對控制對象的保
護。當三相交流電源電壓恢復到額定電壓的85%以上時，主控板退出保護，電路正常工作。
2、短路保護：電動裝置電動機驅動側驅動電流大于電動機額定電流的10倍，0.2秒內斷開電動機驅動電源，電動機停止動作。
3、過力矩保護：當電動執行器向開向或關向運行出現卡澀故障時，將信號送進控制箱主控板（開關量信號）中，模塊實 現單方向保護，實現單方向鎖定，解鎖時需向相反方向運行3S，即可實現解鎖或停電解鎖；當出現開閥、關閥兩個方 向卡澀故障時，雙方向運行均能保護，主控板實現雙方向保護，并應停電解鎖。
4、相序保護：當輸入電源三相交流電中有一相或兩相電壓為零時，控制模塊實現保護，停止控制輸出，實現被控對象的 保護，并顯示故障報警。
5、漏電保護：當主電路對地絕緣值小于下表時、實現漏電保護，當主電路對地絕緣當上升到下表值的1.5倍時，解除主電 路漏電保護，電路恢復正常工作。
6、相序自糾正：控制箱依據檢測到的電源相序自動糾正輸出相序，保證電動機的旋轉方向與開、關閥的方向保持一致，
消除了由于電動機方向不對造成對閥門的損壞。
7、手輪開關保護：當電動裝置切換為手動操作時，控制箱能可靠切斷操作電源、確保電動不能工作。
2、短路保護：電動裝置電動機驅動側驅動電流大于電動機額定電流的10倍，0.2秒內斷開電動機驅動電源，電動機停止動作。
3、過力矩保護：當電動執行器向開向或關向運行出現卡澀故障時，將信號送進控制箱主控板（開關量信號）中，模塊實 現單方向保護，實現單方向鎖定，解鎖時需向相反方向運行3S，即可實現解鎖或停電解鎖；當出現開閥、關閥兩個方 向卡澀故障時，雙方向運行均能保護，主控板實現雙方向保護，并應停電解鎖。
4、相序保護：當輸入電源三相交流電中有一相或兩相電壓為零時，控制模塊實現保護，停止控制輸出，實現被控對象的 保護，并顯示故障報警。
5、漏電保護：當主電路對地絕緣值小于下表時、實現漏電保護，當主電路對地絕緣當上升到下表值的1.5倍時，解除主電 路漏電保護，電路恢復正常工作。
| 主回路額定電壓（V） | 單相動作植（KΩ） | 動作值允許誤差（％） |
| 380 | 7 | +20 |
| 660 | 22 | +20 |
